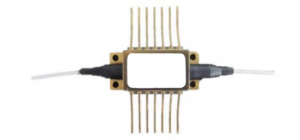

ROF elektrooptiske forsterkere Optisk forsterkning Butterfly Semiconductor Optical Amplifier Butterfly SOA
Trekk
Høy gevinst
Lavt strømforbruk
Lavt polarisasjonsavhengig tap
Høy utryddelsesforhold
Støtter temperaturovervåking og TEC termoelektrisk kontroll
Søknad
Produksjon og ytelsestesting av optiske fiberenheter
Liten signal effektforsterkning
Laboratorieforskningsfelt
Optisk fiberkommunikasjonssystem
Parametere
| Parameter | Arbeidstilstand | Enhet | Min | Typ | Maks |
| Operasjonsbølgelengdeområde |
| nm | 1490 |
| 1590 |
| båndbredde | @-3db | nm | 55 |
| 60 |
| Mettet optisk kraft | If = 250mA | DBM | 12 |
| 15 |
| Liten signal gevinst | If = 250mA PIN = -25dbm | dB | 25 |
| 30 |
| Metningsutgangsgevinst | If = 250mA | dB | 12 |
|
|
| Arbeider strøm |
| mA |
| 250 | 400 |
| Fremspenning |
| V |
|
| 1.8 |
| Utryddelsesforhold | If = 250mA/if = -0.4ma PIN = 0DBM | dB |
| 50 |
|
| TEC strøm |
| A |
|
| 1.8 |
| TEC spenning |
| V |
|
| 3.4 |
| Polarisasjonsavhengig forsterkning |
| dB |
| 1.5 | 2 |
| Termistormotstand | T = 25 ℃ | Kω | 9.5 | 10 | 10.5 |
| Termistor strøm |
| mA |
|
| 5 |
| Driftstemperatur |
| ℃ | -10 |
| 70 |
| Lagringstemperatur |
| ℃ |
|
| 85 |
Karakteristisk kurve
Strukturell dimensjon
