Ultra Compact DP-IQ Modulator Bias Controller Automatic Bias Controller

Kort beskrivelse:

Rofea 'Modulator Bias Controller er spesialdesignet for Machzehnder-modulatorer for å sikre en stabil operasjonsstatus i forskjellige driftsmiljøer. Basert på den fullstendig digitaliserte signalbehandlingsmetoden, kan kontrolleren gi ultra stabil ytelse.

Kontrolleren injiserer en lav frekvens, lav amplitudediters signal sammen med skjevspenning i modulatoren. Den fortsetter å lese utgangen fra modulatoren og bestemmer tilstanden til skjevet spenning og den tilhørende feilen. En ny forspenningsspenning vil bli påført etterord i henhold til forrige måling. På denne måten er modulatoren sikret å fungere under riktig skjevspenning.


Produktdetaljer

ROFEA Optoelectronics tilbyr optiske og fotonikk elektrooptiske modulatorer produkter

Produktkoder

Trekk

• Gir samtidig seks automatiske skjevspenninger for dobbeltpolarisering IQ -modulatorer
• Modulasjonsformat uavhengig:
SSB, QPSK, QAM, OFDM Verified.
• Plug og spill:
Ingen manuell kalibrering trengte alt automatisk
• I, Q Armer: Kontroll på topp- og nullmodus Høyt utryddelsesforhold: 50dB MAX1
• P ARM: Kontroller på Q+ og Q-modus Nøyaktighet: ± 2◦
• Lav profil: 40mm (W) × 29mm (d) × 8mm (h)
• Høy stabilitet: Fullt digital implementering enkel å bruke:
• Manuell drift med mini jumper 2
Fleksibel OEM -operasjoner gjennom UART /IO
• To modus for å gi skjevspenninger: A.automatisk skjevhetskontroll B. Brukerfinansiert skjevspenning

Elektrooptisk modulator Elektro-optisk modulator Modulator Bias Controller Bias Point Controller IQ Modulator DP-IQ Modulator Automatic Bias Controller

Søknad

• Linbo3 og andre DP-IQ-modulatorer
• Koherent overføring



1Det høyeste utryddelsesforholdet avhenger av og kan ikke overstige 1 Systemmodulatorens maksimale utryddelsesforhold.

2UART -operasjonen er bare tilgjengelig på en eller annen versjon av kontrolleren.

Ytelse

图片 1

Figur 1. Konstellasjon (uten kontroller)

图片 2

Figur 2. QPSK Constellation (med kontroller

图片 3

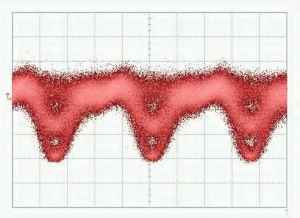

Figur 3. QPSK-Eye-mønster

图片 5

Figur 5. 16-qam konstellasjonsmønster

图片 4

Figur 4. QPSK -spektrum

图片 8

Figur 6. CS-SSB-spektrum

Spesifikasjoner

Parameter

Min

Typ

Maks

Enhet

Kontroller ytelse
Jeg, Q -armer er kontrollert påNull (minimum)or Topp (maksimum)punkt
Utryddelsesforhold

Mer1

50

dB

P -armen kontrolleres påQ+(høyre kvadratur)or Q- (venstre kvadratur)punkt
Nøyaktighet på Quad

-2



+2

grad2

Stabiliseringstid

45

50

55

s

Elektrisk
Positiv kraftspenning

+14,5

+15

+15.5

V

Positiv strømstrøm

20



30

mA

Negativ kraftspenning

-15.5

-15

-14.5

V

Negativ kraftstrøm

8



15

mA

Utgangsspenningsområde for Yi/YQ/XI/XQ

-14.5



+14,5

V

Utgangsspenningsområde på YP/XP

-13



+13

V

Dither amplitude

1%Vπ



V

Optisk
Inngangs optisk kraft3

-30



-8

DBM

Inngangsbølgelengde

1100



1650

nm

1 Mer refererer til egenutryddelsesforholdet i egen modulator. Utryddelsesforholdet som er oppnådd er typisk ekstinksjonsforholdet til modulatoren som er spesifisert i modulator datablad.

2LaVπ  betegne skjevspenningen ved 180 ogVP  angi den mest optimaliserte skjevspenningen ved firhjulingspunkter.

3Vær oppmerksom på at den optiske inngangen ikke refererer til den optiske kraften på det valgte skjevhetspunktet. Det er den maksimale optiske kraften som modulatoren kan eksportere til kontrolleren når skjevet spenning varierer fra-Vπ til +Vπ .

Brukergrensesnitt

图片 9

Figur5. Forsamling

Gruppe Operasjon

Forklaring

Hvile Sett inn genser og trekk ut etter 1 sekund Tilbakestill kontrolleren
Makt Strømkilde for skjevkontroller V- Kobler den negative elektroden til strømforsyningen
V+ kobler den positive elektroden til strømforsyningen
Midtport kobles til grunnelektroden
Uart Bruk kontroller via UART 3.3: 3.3V referansespenning
GND: Ground
RX: Motta av kontrolleren
TX: Send av kontroller
Led Konstant på Jobber under stabil stat
Av eller off-on hver 0.2-tallet Behandling av data og søke etter kontrollpunkt
Av eller off-on hver 1. Input Optical Power er for svak
Av eller off-on hver tredje Input Optical Power er for sterk
Polar1 XPLRI: Sett inn eller trekk ut genseren Ingen jumper: nullmodus; Med Jumper: Peak -modus
XPLRQ: Sett inn eller trekk ut genseren Ingen jumper: nullmodus; Med Jumper: Peak -modus
XPLRP: Sett inn eller trekk ut genseren Ingen genser: Q+ -modus; Med Jumper: Q- Mode
Yplri: Sett inn eller trekk ut hopperen Ingen jumper: nullmodus; Med Jumper: Peak -modus
YPLRQ: Sett inn eller trekk ut genseren Ingen jumper: nullmodus; Med Jumper: Peak -modus
Yplrp: Sett inn eller trekk ut genseren Ingen genser: Q+ -modus; Med Jumper: Q- Mode
Skjev spenninger Yqp, yqn: skjevhet for y polarisering q arm YQP: Positiv side; Yqn: negativ side eller bakken
Yip, yin: skjevhet for y polarisering i arm Yip: positiv side; Yin: negativ side eller bakken
XQP, XQN: skjevhet for x polarisering q arm XQP: Positiv side; XQN: negativ side eller bakken
Xip, xin: skjevhet for x polarisering i arm XIP: positiv side; Xin: negativ side eller bakken
Ypp, ypn: skjevhet for y polarisering p arm YPP: Positiv side; YPN: negativ side eller bakken
XPP, XPN: skjevhet for x polarisering p arm XPP: Positiv side; XPN: negativ side eller bakken

1 Polar avhenger av System RF -signal. Når det ikke er noe RF -signal i systemet, skal polaren være positiv. Når RF -signalet har amplitude større enn et visst nivå, vil polaren endre seg fra positivt til negativ. På dette tidspunktet vil nullpunkt og topppunkt bytte med hverandre. Q+ Point og Q- Punkt vil også bytte med hverandre. Polar Switch gjør det mulig for brukeren å endre

Polar direkte uten å endre driftspunkter.

Gruppe Operasjon

Forklaring

PD1 NC: Ikke tilkoblet
Ya: y-polarisering fotodiode anode

YA og YC: Y Polarization foturrent tilbakemelding

YC: Y-polarisering fotodiodekatode
GND: Ground
XC: X-Polarization Photodiode Cathode

XA og XC: X Polarization foturrent tilbakemelding

XA: X-Polarization Photodiode Anode

1 Bare ett valg skal velges mellom bruk av kontrollerfotodiode eller bruk av modulatorfotodiode. Det anbefales å bruke kontrollerfotodiode for laboratorieeksperimenter av to grunner. For det første har Controller Photodiode sikret egenskaper. For det andre er det lettere å justere inngangslysintensiteten. Hvis du bruker Modulators interne fotodiode, må du sørge for at utgangsstrømmen til fotodiode er strengt proporsjonalt med inngangseffekten.
